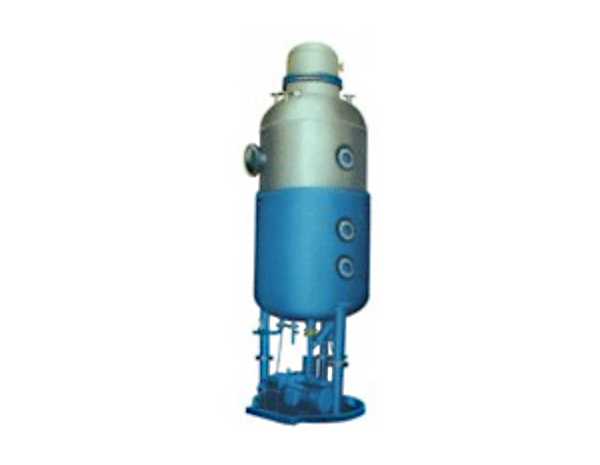

真空濃縮結晶鍋
【產品介紹】：整個設備可分為加熱蒸發室、加熱夾套、汽液分離器、攪拌器等四部分。我廠在夾套加熱的基礎上經多方面研究,設計了內加熱、內循環加熱,蒸發結晶鍋、用戶使用后反映其蒸發效果比
服務熱線：13861702785
產品詳情
整個設備可分為加熱蒸發室、加熱夾套、汽液分離器、攪拌器等四部分。我廠在夾套加熱的基礎上經多方面研究,設計了內加熱、內循環加熱,蒸發結晶鍋、用戶使用后反映其蒸發效果比外加熱(夾套加熱)高1.8倍。
該設備與產品有接觸部分,均采用1Cr18Ni9Ti制作,加熱蒸發室、如一園筒殼體,為按裝維修方便,采用不同厚度材料分兩段加工,用法蘭連接。封底可加工成半球形、碟形、或錐形器身上,下圓筒都裝有視鏡,以觀察溶液沸騰狀況,霧沫夾帶高度,溶液的濃度,結晶大小及分布情況等；鍋體內入孔是為方便清洗、維修,下鍋部份焊上加熱夾套,其高度通過計算蒸發所需面積而定。
攪拌目前多采用錨式攪拌器,轉速6-15轉/分,攪拌的按裝目前采用下軸安裝,可縮短軸長度,便于安裝維修。
真空濃縮結晶鍋主要技術參數表(供參考)
|
公稱容積 M3
|
筒體高度 H(mm)
|
筒體直徑 Φ(mm)
|
夾套直徑 Φ(mm)
|
轉速 r.p.n
|
電機功率 kw
|
|
3
|
1700
|
1300
|
1400
|
6-15
|
5.5
|
|
4
|
2400
|
1400
|
1500
|
6-15
|
5.5
|
|
5
|
1800
|
1500
|
1700
|
6-15
|
7.5
|
|
6
|
3000
|
1800
|
2000
|
6-15
|
7.5
|
|
8
|
3000
|
1800
|
2000
|
6-15
|
10
|
|
10
|
3200
|
1800
|
2000
|
6-15
|
13
|
|
11.2
|
3200
|
2000
|
內加熱
|
125-350
|
15
|
